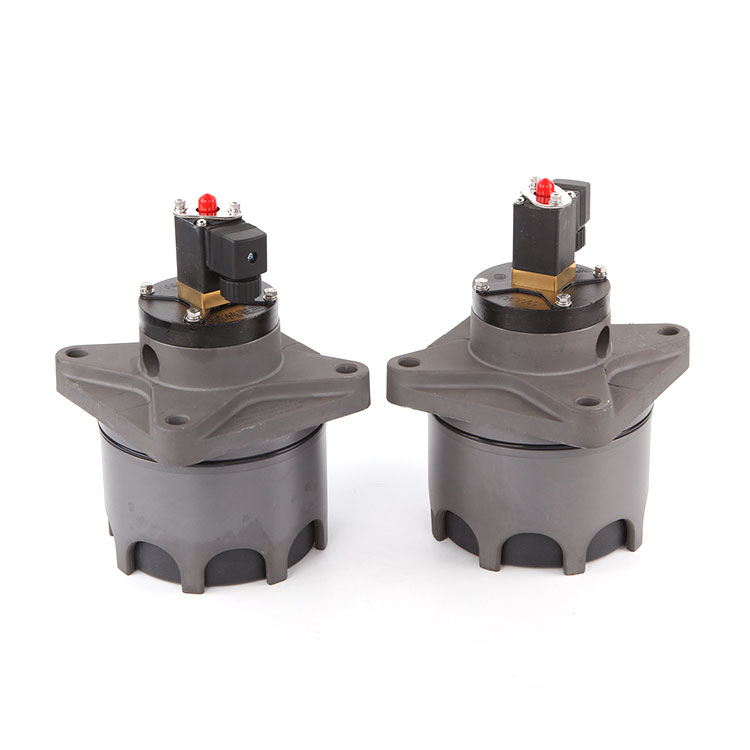

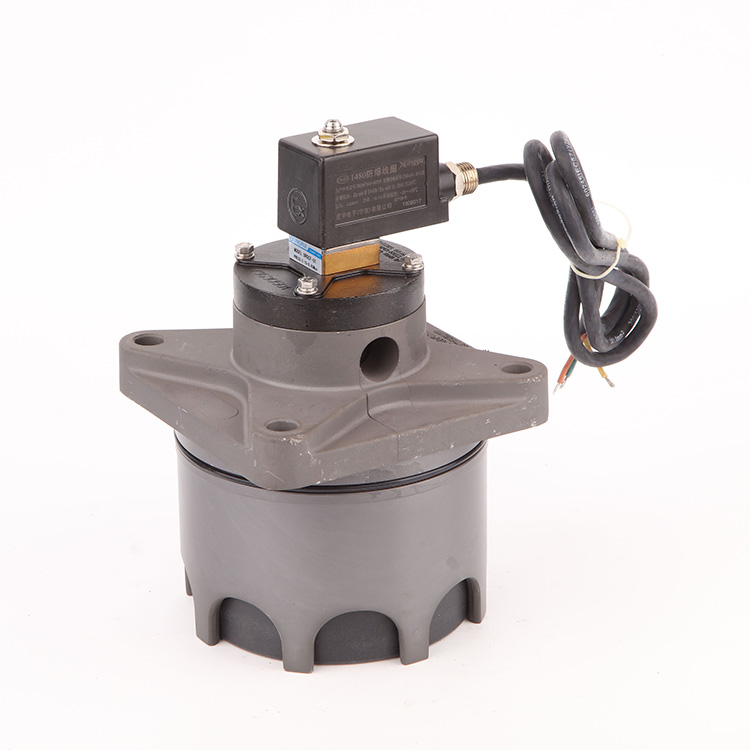

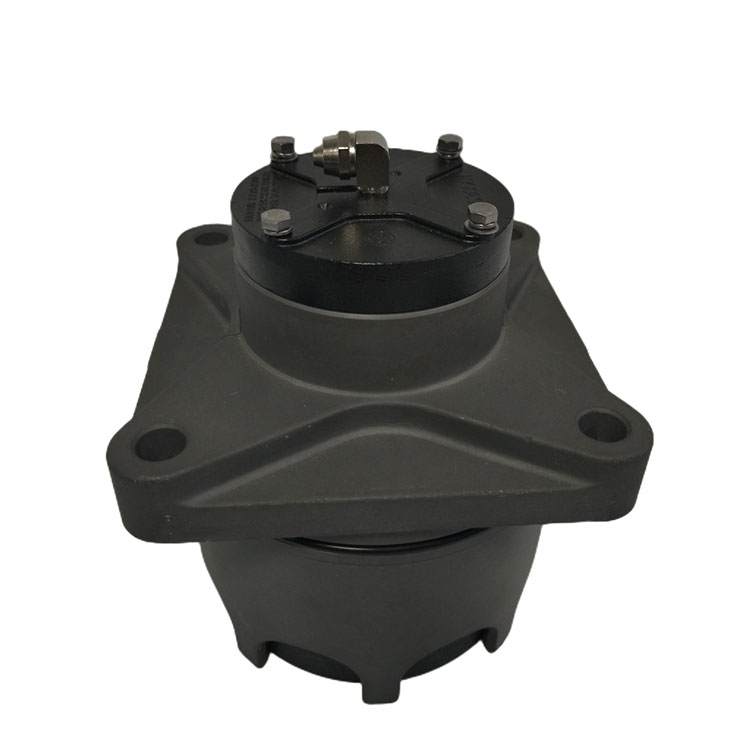

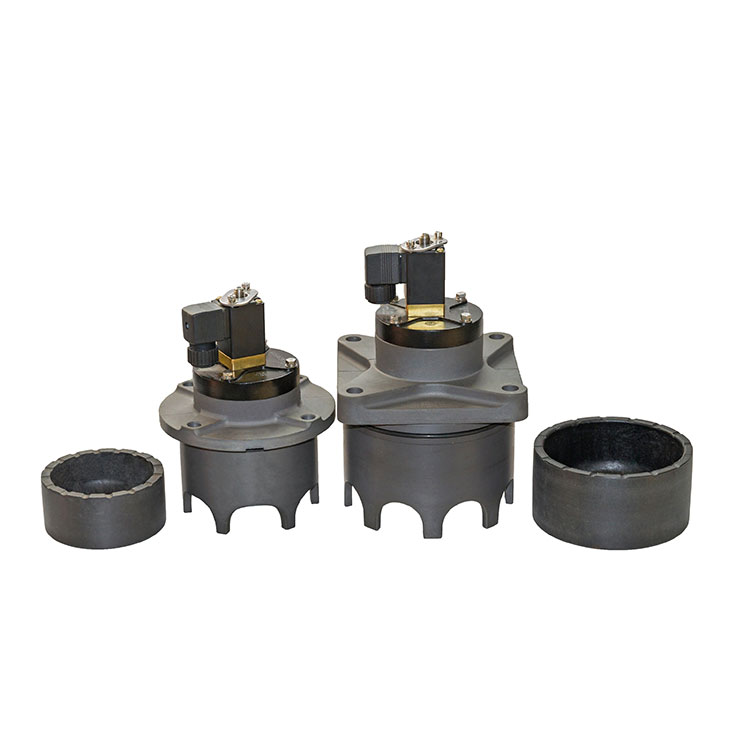

Piston Pulsus CYMBALON

Qingdao stella machina praebet v1614718 Piston pulsus CYMBALE, fundatur in diaphragm electromagnet pulsum valvae et piston mechanism consilio, adoptavit embedded structuram, cum fortior flante perficientur et iam ministerium vitae. Et Core features sunt:

Structural features

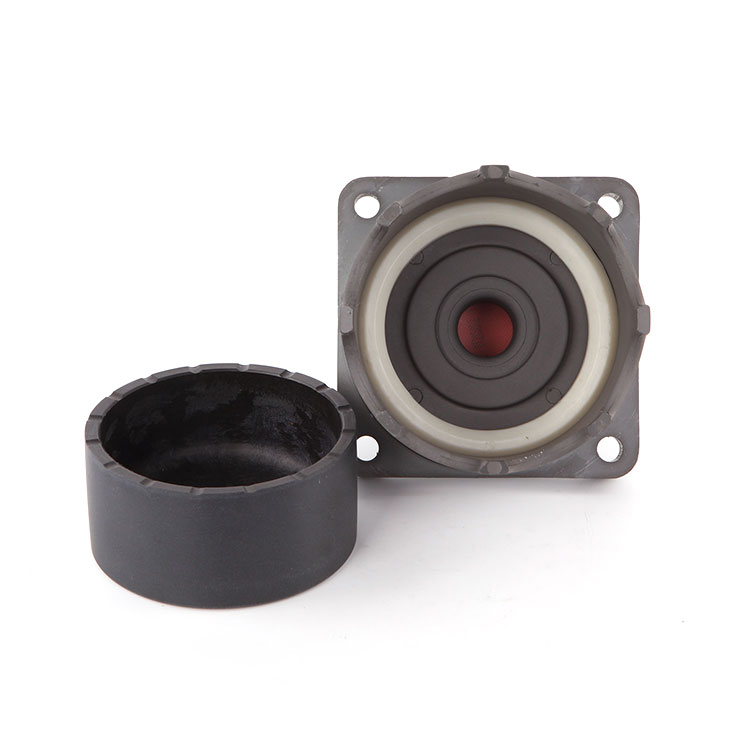

Composita ex electro gubernator caput, piston et valvae corpus, aream Piston tergo camera maior quam fronte cubiculum, et pneumatica vis ensures sensitivo claudendo statu.

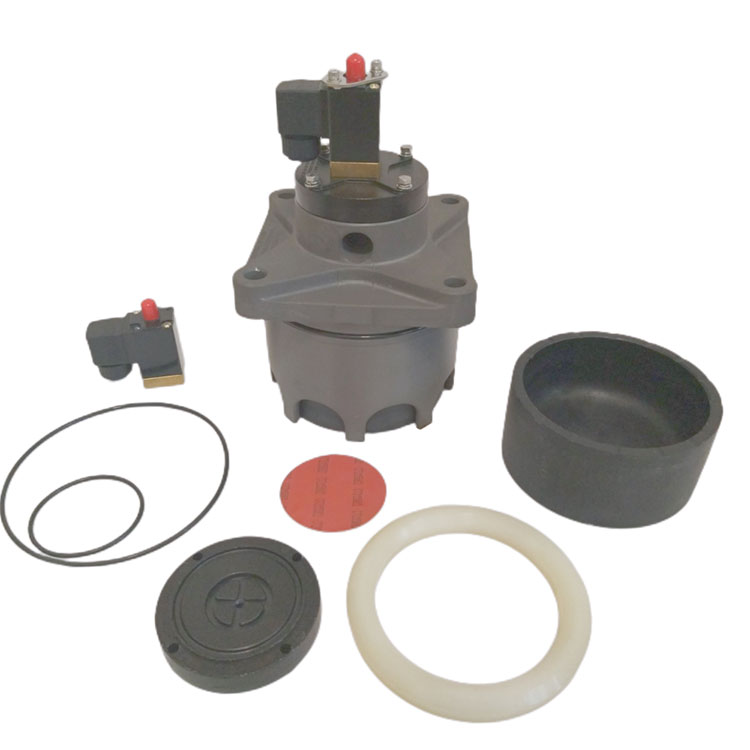

Cancellation de Flexilis diaphragm et pressura vere, in usum summus viribus Piston structuram, significantly amplio diuturnitatem.

Opus principium Piston pulsus valvae dividitur in duas gradus:

Flante re publica: post signum est inputted ab electrica moderatoris, in electro gubernator caput opens ad unloading foraminis et pressura Gas in fronte camera piston allevat in piston et aperit in piston allevat in piston et aperit in piston allevat in piston et aperit piston allevat in piston et aperit in piston allevat in piston et aperit pisten allevat in piston et aperit pisten allevat in piston et aperit pisten allevat in piston et aperit pisten allevat in piston et aperit pisten allevat in piston et aperit pisten allevat in piston et aperit piston allevat in piston et aperit pisten allevat in piston et aperit in piston allevat in piston et aperit flante alveo.

Clausa rei publicae: post signum evanescit, unloading foraminis est clausit, in Gas pressura in tergo camera Piston protrudit Piston ad reset et alveo est clausit.

Technical

Opus Pressura, 0.2 ~ 0.6MPA

Voltage Specification: DC24V et AC220V / 50Hz

Protection Grade: IP65

Working Medium: Clean Aeris

Lorem temperatus: locus temperatus type -25 ~ LXXXV ℃, summus temperatus type -25 ~ CCXXX ℃.

Vita Span: I decies temporibus

Installation specificationem de Piston Pulse CYMBALON

Signatio Requirements: quod fila Connection debet esse repleti ptfe rudis materia tape vel filum sealant et combined superficies aeris distribution arca archa debet esse lenis et mundus.

Air source processing: the air inlet pipe of the air distribution box should be installed with a filter and regulator, and the bottom is equipped with a drain valve to ensure that the compressed air is dry and free of impurities.

Processing accurate: et aere sarcina installation finem faciem secundum figure II processus, ut magnitudinem tolerantia et superficiem asperitas.

Purgato Requisita: De Aeris pera et Blowpipe debet esse penitus purgari ante institutionem vitare RELICTUM obstantia.

Nexus

Cum installing cum per multiplex, dimensiones esse secundum illud fig. III ad curare ad matching de nexu (E.G. φ150 / Φ1120 apertura).

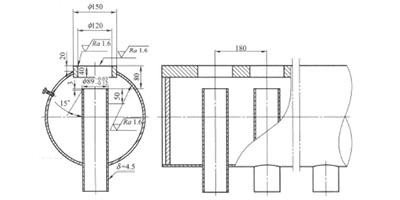

Et Machining Diagram de multiplici Connection (Fig. II) speciem clavem dimensiones: CLXXX mm totalis latitudine, XV ° Chamfer, δ = 4.5 mm mm crassitudine.

Dimensiones

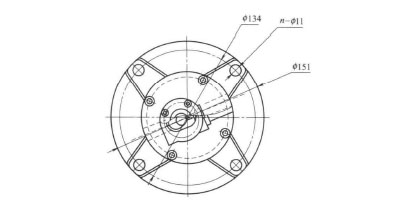

Externi dimensiones in III-inch Piston pulsus valvae monstrantur in Figura III, cum clavis parametri ut totalis longitudinem 134mm et adscendens foramina de φ151mm notatum.

Cum pacto consilio et flexibilia blowpipe Ordinatio, in valvae apta ad demanda princeps efficientiam cinis Purgato in industriae pulvis remotionem ratio. Per optimizing in Piston structuram et electromagnetic potestate, quod consequi ieiunium responsio et firmum operationem, et occurrat in restituentis requisitis reliability et praecisione pro export products.

Figi.1 Figi.2Figura.3
